OLED显示屏技术和OLED的分类

Source: Time:2019-03-07 09:43:00 views:

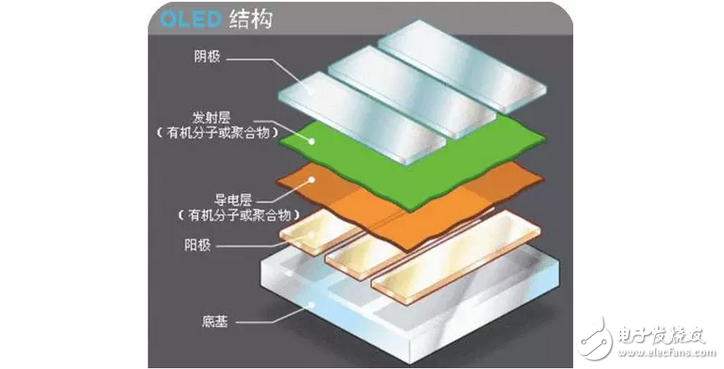

OLED显示屏由以下各部分组成:


基层(透明塑料,玻璃,金属箔)——基层用来支撑整个OLED。

有机层——有机层由有机物分子或有机聚合物构成。

阳极(透明)——阳极在电流流过设备时消除电子(增加电子空穴)。

导电层——该层由有机塑料分子构成,这些分子传输由阳极而来的空穴。可采用聚苯胺作为OLED的导电聚合物。

发射层——该层由有机塑料分子(不同于导电层)构成,这些分子传输从阴极而来的电子;发光过程在这一层进行。可采用聚芴作为发射层聚合物。

阴极(可以是透明的,也可以不透明,视OLED类型而定)——当设备内有电流流通时,阴极会将电子注入电路。

为了形像说明OLED显示屏结构,可以将每个OLED单元比做一块汉堡包,发光材料就是夹在中间的蔬菜。每个OLED的显示单元都能受控制地产生三种不同颜色的光。

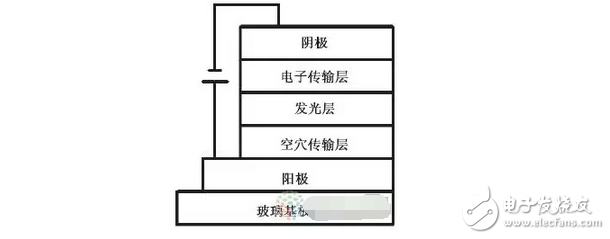

OLED的三明治的夹层式结构

一层或者多层有机薄膜沉积在两个电极之间。OLED的三明治结构是由一薄而透明具半导体特性之铟锡氧化物(ITO),与电力之正极相连,再加上另一个金属阴极,包成如三明治的结构。整个结构层中包括了:空穴传输层(HTL)、发光层(EL)与电子传输层(ETL)。

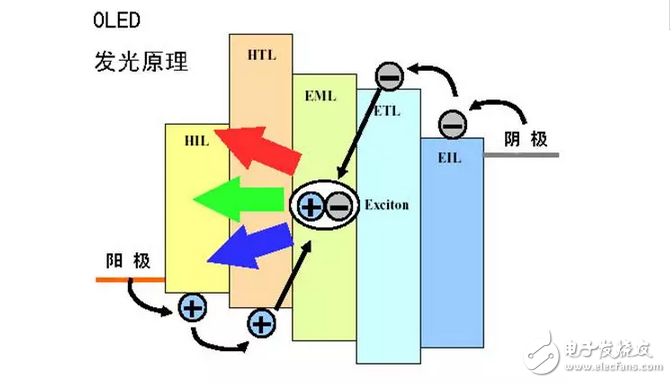

发光原理

当电力供应至适当电压时,正极空穴与阴极电荷就会在发光层中结合,产生光亮,光的颜色取决于发射层有机分子类型,依其配方不同产生红、绿和蓝RGB三原色,构成基本色彩。

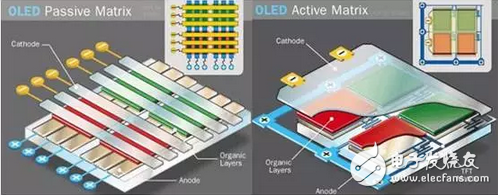

OLED按驱动方式,主要分为主动式和被动式(AMOLED和PMOLED)。


被动方式下由行列地址选中的单元被点亮。 主动方式下,OLED单元后有一个薄膜晶体管(TFT),发光单元在TFT驱动下点亮。PMOLED较不适合用于显示动态影像,反应速度相对较慢,较难发展中大尺寸面板,不过相对较为省电;AMOLED则是反应速度较快,并可发展各种尺寸应用,最大可达电视面板需求,但相对被动式较为耗电。

其他OLED分类和应用

包括:透明OLED、顶部发光OLED、可折叠OLED、白光OLED等。

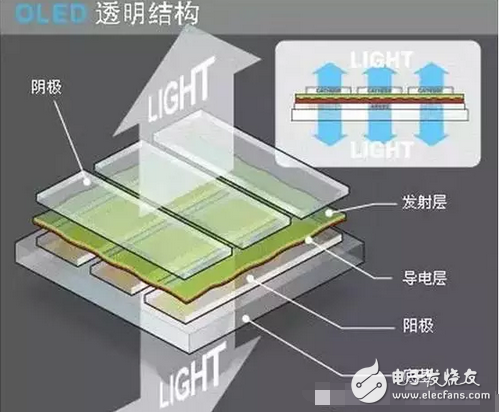

透明OLED


透明OLED只具有透明的组件(基层、阳极、阴极),并且在不发光时的透明度最高可达基层透明度的85%。当透明OLED显示器通电时,光线可以双向通过。透明OLED显示器既可采用被动矩阵,也可采用主动矩阵。这项技术可以用来制作多在飞机上使用的平视显示器。

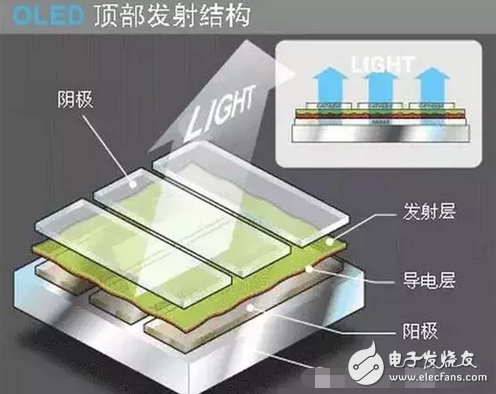

顶部发光OLED


白光OLED

白光OLED所发白光的亮度、均衡度和能效都要高于日光灯发出的白光。白光OLED同时具备白炽灯照明的真彩特性。我们可以将OLED制成大面积薄片状,因此OLED可以取代目前家庭和建筑物使用的日光灯。将来,使用OLED有望降低照明所需的能耗。
